パイプ部品や配管部品の防錆を考えるとき、外面の見た目だけで品質を判断していないでしょうか。

外側がきれいに処理されていても、内面に水分や結露、洗浄液、薬液などが残りやすい構造では、外観からは分かりにくい腐食リスクが残る場合があります。
特に、流体が通る部品や、内面品質が製品性能に関わる部品では、外面だけでなく内面まで含めた防錆処理を検討することが大切です。

そのような場面で重要になるのが、パイプ内面めっきです。

ただし、パイプ内面めっきは、単に「内側にもめっきを付ける」というだけの処理ではありません。
パイプの内径、長さ、曲がり、開口部、要求膜厚、使用環境によって、確認すべき内容は変わります。

この記事では、パイプ内面めっきの基本、外面だけでは防ぎにくい腐食リスク、相談時に整理しておきたい情報について解説します。

パイプ内面めっきとはどのような表面処理なのか

パイプ内面めっきとは、パイプや配管部品の外面だけでなく、内側にもめっき皮膜を形成する表面処理です。
鉄鋼製パイプの防錆を目的として検討されることが多く、外観だけでは確認しにくい内側の腐食リスクを抑えるために用いられます。

パイプは、筒状で内部が見えにくい構造です。
そのため、外面はきれいに処理されていても、内面の状態までは目視だけで判断しにくい場合があります。
特に、内側に水分や薬液が残りやすい構造では、時間の経過とともに内側から腐食が進むこともあります。

一方で、パイプ内面めっきは製品形状によって確認すべき点が変わります。
内径、長さ、曲がり、開口部の形状によっては、内面の膜厚確保が難しくなる場合があるため、図面や用途をもとに検討することが大切です。

ダイワエクセルでは、亜鉛めっきや亜鉛ニッケル合金めっきに対し、製品形状に合わせた専用治具を社内で検討・開発し、パイプ内面・外面へのめっき加工に対応しています。

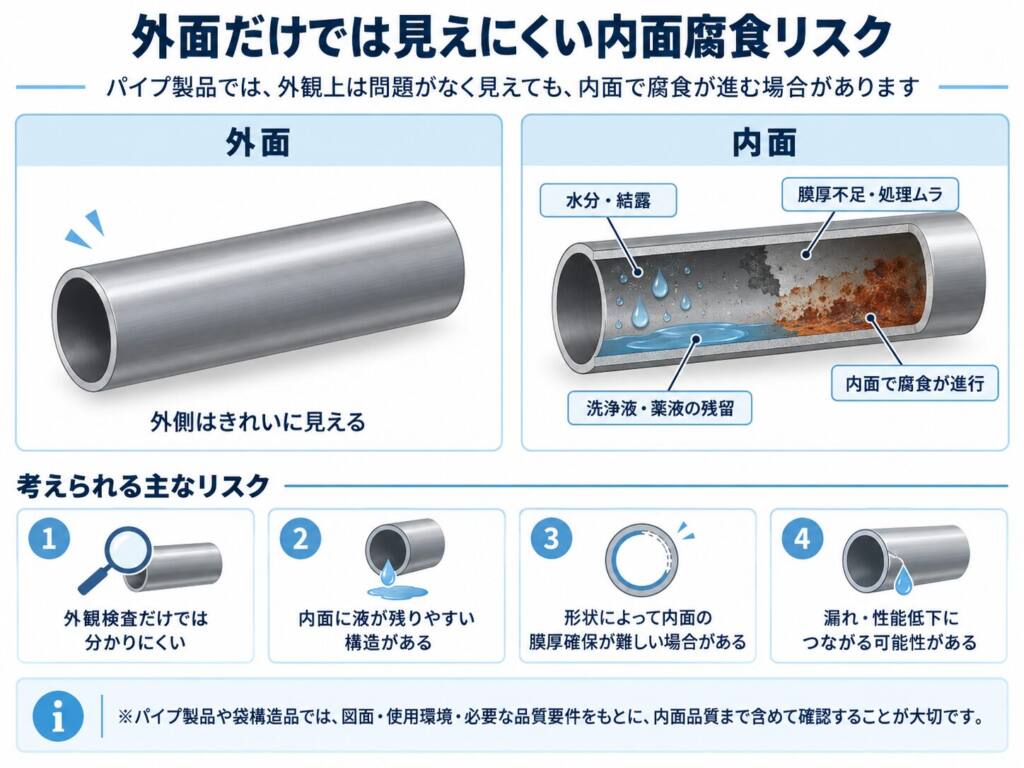

外面だけでは防げない腐食リスクとは

パイプ部品では、外面だけを防錆処理しても、内側の環境によって腐食リスクが残る場合があります。

たとえば、パイプ内部に水分や結露が発生する場合、洗浄液や薬液が残りやすい場合、塩分を含む環境で使われる場合などは、内側から腐食が進む可能性があります。
外側から見たときには問題がないように見えても、内面で腐食が進むと、漏れや性能低下などの品質トラブルにつながるおそれがあります。

また、パイプは使用前の保管環境にも注意が必要です。
温度差による結露、湿度の高い倉庫での保管、乾きにくい梱包状態などが重なると、内側に水分が残りやすくなる場合があります。

そのため、パイプ部品の防錆では、使用中の環境だけでなく、洗浄、輸送、保管といった工程も含めて確認することが大切です。
外面だけで判断せず、内面にどのようなリスクがあるかを把握しておくことで、必要な防錆処理を検討しやすくなります。

パイプ内面めっきで注意したい膜厚不足・処理ムラ

パイプ内面めっきでは、内側に安定した膜厚を確保できるかが確認ポイントになります。

電気めっきでは、製品形状によって電流の流れ方が変わります。
一般的に、外側の凸部や開口部周辺など電気が流れやすい部分には膜厚が付きやすく、奥まった部分や内面では膜厚不足や処理ムラが起こりやすくなる場合があります。

特に、細径パイプ、長尺パイプ、曲がりのあるパイプ、袋構造に近い形状では、内面の状態を外観だけで判断しにくくなります。
外面の仕上がりに問題がなくても、内側で要求膜厚を満たしているか、腐食リスクが残っていないかを確認する必要があります。

ただし、形状が複雑だからといって、すぐに処理が難しいと判断するものではありません。製品形状に応じた治具設計や処理条件の最適化など、総合的な処理設計によって内面品質を確保していくことが求められます。

ここで大切なのは、加工方法の詳細ではなく、要求される品質を事前に明確にしておくことです。
図面、要求膜厚、めっき範囲などに加え、製品の使用環境が明確な場合には、お客様にて設定された必要な防錆性能や品質要求をご共有いただくことで、加工上の確認事項を整理しやすくなります。

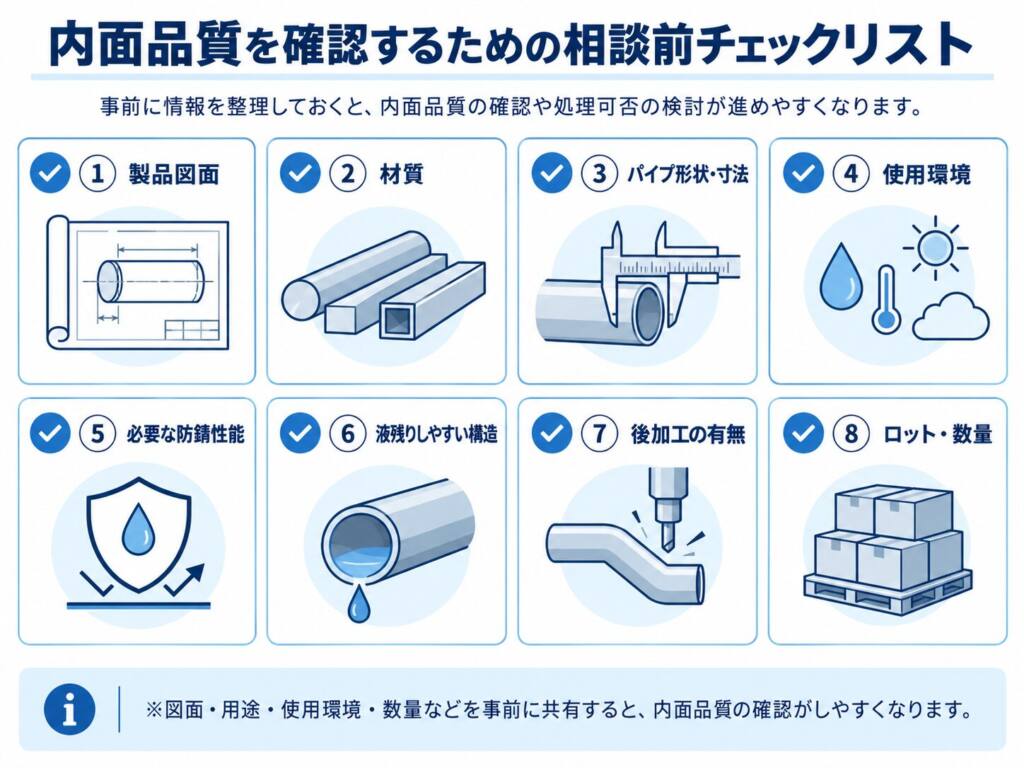

内面品質を確認するために整理したい情報

パイプ内面めっきの相談では、製品の形状や使用環境をできるだけ具体的に共有することが大切です。

特に確認したいのは、パイプの内径・外径、長さ、曲がりの有無、分岐や袋構造の有無、開口部の形状、材質、要求膜厚、めっき範囲です。
これらの情報によって、内面の膜厚確保や処理ムラのリスクを確認しやすくなります。

また、製品がどのような環境で使われるかも重要です。
水分、結露、薬液、洗浄液、塩分、熱などの影響が想定される場合は、その使用環境を踏まえて、お客様側で必要な防錆性能や品質要求を整理しておくと、加工可否や確認事項の整理が進めやすくなります。

さらに、めっき後に曲げ、かしめ、切断、溶接、組付けなどの後加工がある場合は、その内容や加工順序も共有しておきたいポイントです。
後加工によって、めっき皮膜や加工部の確認事項が変わる場合があります。

すべての情報がそろっていなくても、図面や用途が分かれば、確認すべき項目を整理できます。
試作段階から相談することで、量産時の品質確認や膜厚管理についても検討しやすくなります。

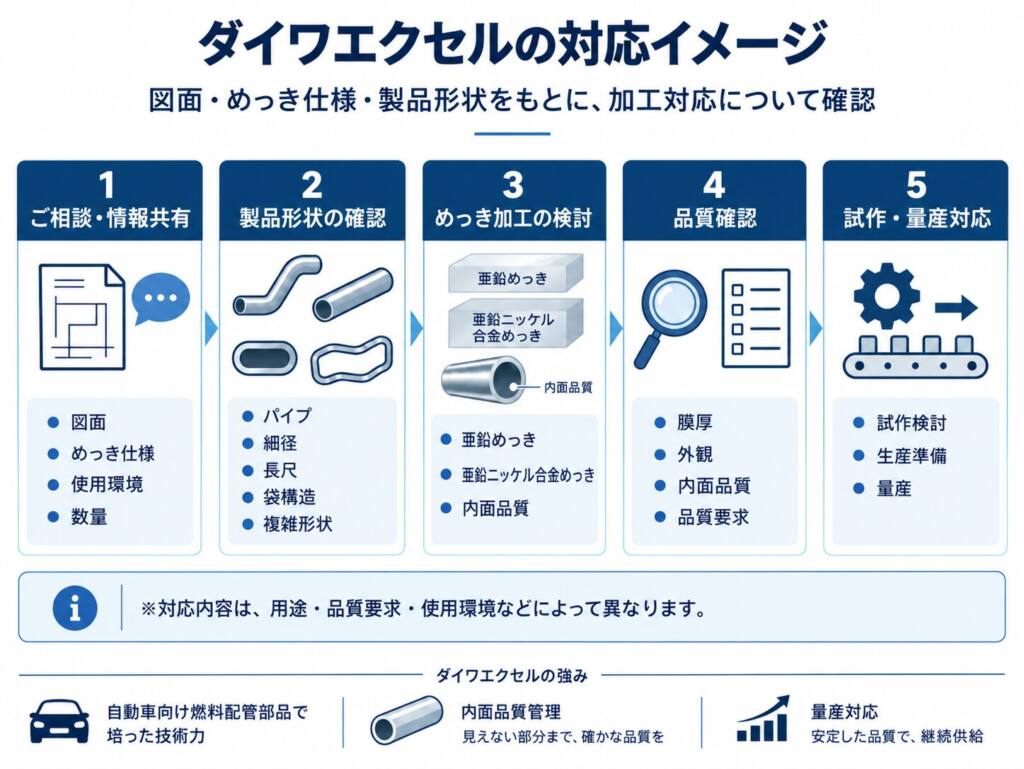

ダイワエクセルがパイプ内面めっきで重視していること

ダイワエクセルでは、長年にわたり自動車用燃料パイプ内面の亜鉛めっき加工に取り組んできました。
高い安全性が求められる自動車業界に携わるなかで、内面めっきに関する技術や品質管理のノウハウを培ってきたことを強みとしています。

パイプ内面めっきでは、外観のきれいさだけでなく、内面品質、膜厚管理、処理ムラの確認、量産時の安定性まで含めて考える必要があります。
特に自動車関連部品では、品質要求が厳しく、内面の状態が製品の信頼性に関わることもあります。

ダイワエクセルでは、亜鉛めっきや亜鉛ニッケル合金めっきに対応し、パイプ内面および複雑形状製品へのめっき加工を得意としています。

また、設備だけで判断するのではなく、製品形状や品質要件に応じて、表面処理の内容を確認していくことが大切です。
図面、めっき仕様、要求膜厚、品質要求などをご共有いただくことで、当社設備・工程での加工可否や、内面品質を確保するうえでの確認事項を整理しやすくなります。

まとめ

パイプ内面めっきは、パイプや配管部品の外面だけでなく、内側にもめっき皮膜を形成し、外観からは分かりにくい腐食リスクを抑えるために検討される表面処理です。

パイプ部品では、内側に水分、結露、洗浄液、薬液、塩分などが残ることで、外面だけでは防ぎにくい腐食リスクが生じる場合があります。
外側がきれいに処理されていても、内面の膜厚不足や処理ムラが品質に影響することもあるため、内面品質まで含めて確認することが大切です。

特に、細径パイプ、長尺パイプ、曲がりのあるパイプ、袋構造品などでは、形状や寸法によって内面の膜厚確保が難しくなる場合があります。
依頼前には、製品図面、内径・外径、長さ、曲げや分岐の有無、要求膜厚、めっき範囲、使用環境、後加工の有無などを整理しておくと、相談が進めやすくなります。

ダイワエクセルでは、自動車用燃料パイプ内面の亜鉛めっき加工で培った技術力と品質管理ノウハウをもとに、パイプ内面や複雑形状品の表面処理に取り組んできました。

パイプ内面めっきや複雑形状品の防錆処理を検討されている場合は、図面や用途、使用環境をもとにご相談ください。
